上海巨微MS1581包含8位單片機和低功耗、低成本的BLE收發器，內部集成了發射機、接收機、GFSK調制解調器和BLE基帶處理。遵循BLE廣播通道通信，具有成本低、體積小、控制方便等優點。巨微代理英尚微電子可提供開發板測試及產品應用解決方案。

特點
•2KW OTP ROM
•128 byte SRAM
•1個16位硬件定時器
•兩個8位定時器（可作為PWM生成器）
•三個11位硬件PWM生成器
•一個硬件比較器
•9個IO引腳
•時鐘模式：內部高頻振蕩器，內部低頻振蕩器，外部晶體振蕩器
•喚醒的IO：支持兩種喚醒速度：正常和快速
•大部分單周期指令
•可設定堆棧指針和堆棧深度
•工作溫度：-20°C~+70°C
•工作電壓：1.9V~3.6V
•封裝SOP16(150mil)
•BLE射頻發射功率：最高3dBm
•BLE接收靈敏度：-85dBm

管腳描述

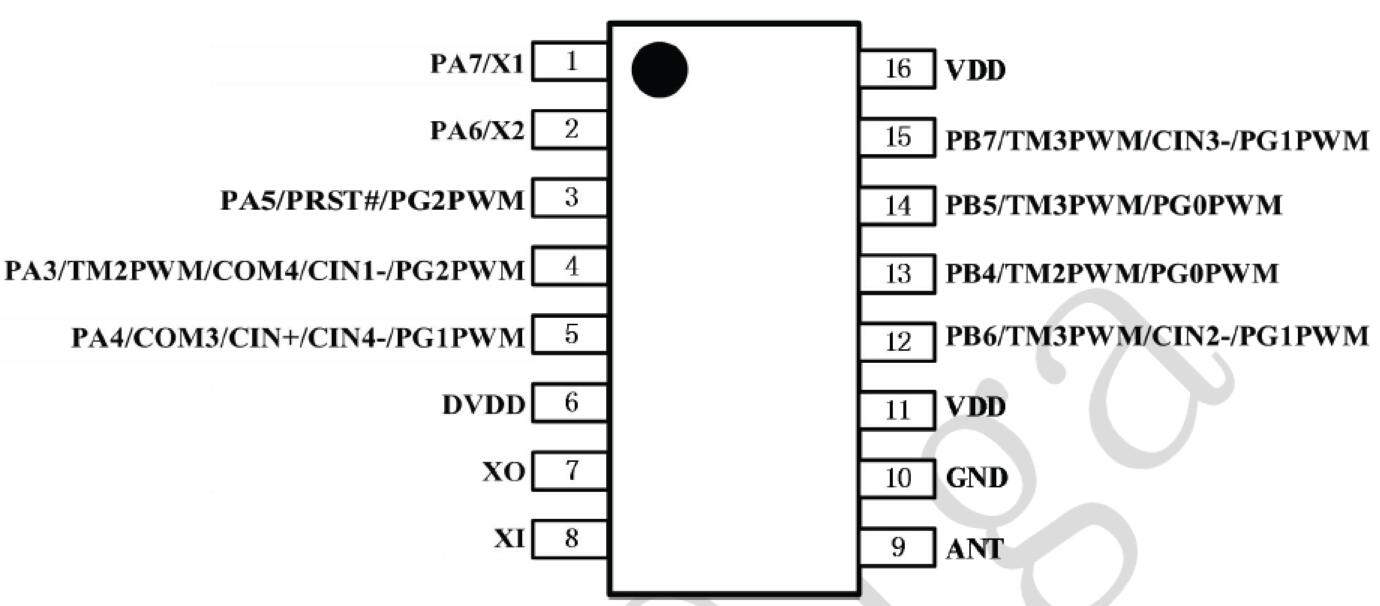

MS1581采用SOP16封裝。


BLE寄存器信息

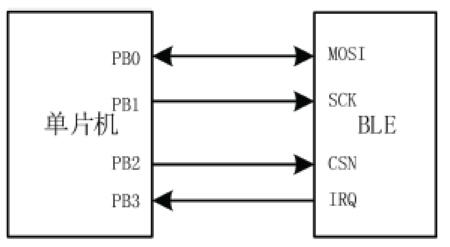

BLE寄存器可以通過模擬spi接口進行讀寫訪問。MS1581內部的接口信號圖如下：

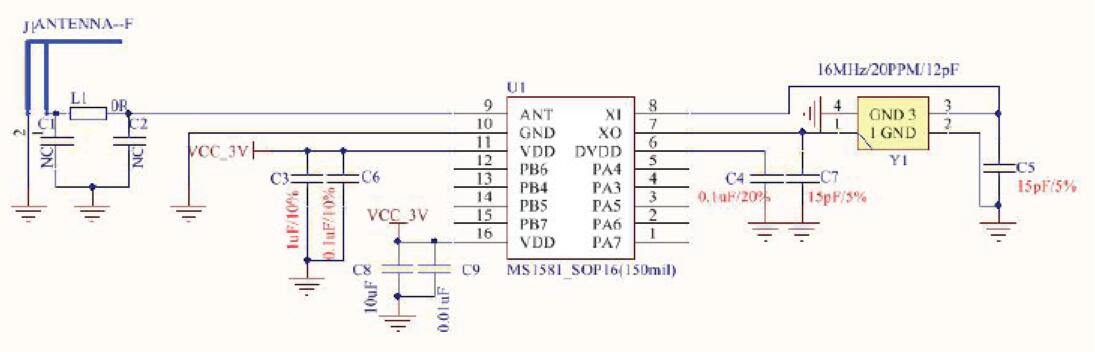

典型應用原理圖

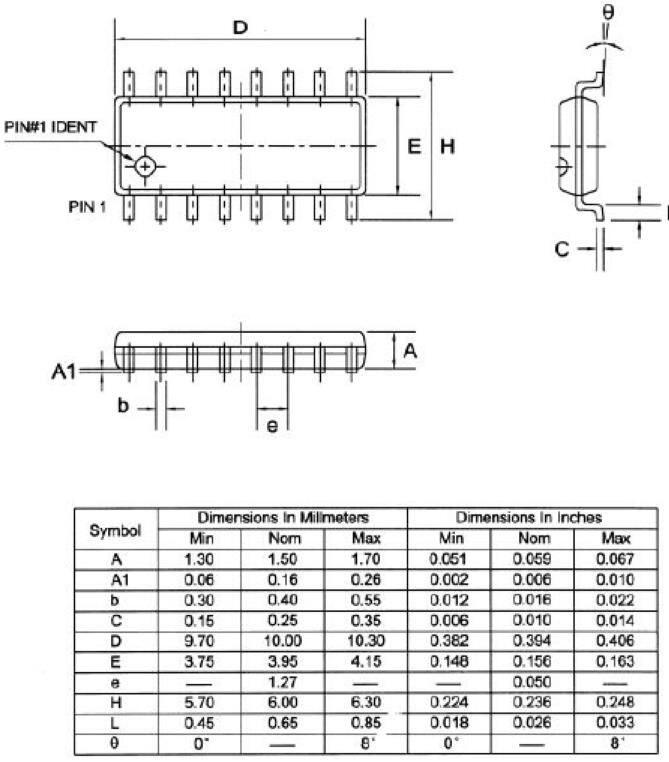

 封裝


PCB布線注意事項
電源
電源線、地線的布線直接關系到產品的性能，把噪聲干擾降到最低。布線時要盡量加寬地線、電源線寬度，地線〉電源線〉信號線，通常信號線寬0.2~0.3mm，電源線寬1.2~2.5mm，用大面積銅層做地線用，在PCB上把沒有用的空間都鋪成地。電源最好加兩個或以上的濾波電容，分別取值1uF和0.1uF。

晶振
晶振電路要盡量短，靠近芯片，以減少噪聲干擾以及分布電容的影響。晶振外殼要良好接地。

天線
天線部分需要凈空，不能鋪銅。天線與地之間距離應大于0.5mm。天線周圍不要有元器件或金屬結構。芯片ANT到天線之間的走線不能太長，線寬要考慮阻抗匹配要求。

數字電源去耦電容
DVDD管腳（Pin6）是BLE數字電源1.2V輸出，不能連接電源，只需要連接一個0.1uF的電容，電容離芯片管腳不能太遠。
